SILVANA otopné těleso 500x1236 mm, metalická stříbrná IR153

Otopné těleso

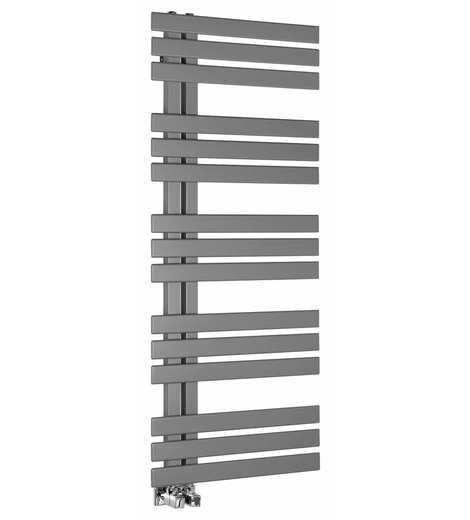

Ilustrační foto - uspořádání a přesný počet vodorovných trubek je závislé na konkrétním rozměru otopného tělesa - viz technický výkres

Doporučené připojovací sady - TWIN,TWIN COMBI, CUBE, COMPACT - viz příslušenství

Topná tyč není součástí otopného tělesa. Vhodný typ naleznete v příslušenství.

Pokud je otopné těleso vytápěno pouze elektricky, je nutno dokoupit  ½" záslepku k otopnému tělesu (viz příslušenství).

Nevšední provedení s hranatými profily umocňuje technickou eleganci radiátoru SILVANA. Radiátor lze zavěsit oboustranně a můžete si tak zvolit levou nebo pravou variantu instalace.

 Kombinace ústředního a elektrického vytápění

 Elektrické vytápění

 Ústřední topení

Možnosti „středového“ připojení topných žebříků

1. Ústřední vytápění - ruční ventil

      Sada CUBE                       Sada COMPACT             Šroubení měď                 Šroubení ALU                   Krycí rozety

Pokud se rozhodnete pro koupi žebříku tohoto typu, je potřeba zvolit vhodnou připojovací sadu.

Pokud má být topení užíváno pouze pro teplovodní vytápění bez termostatické hlavice, tak je nutno dokoupit připojovací sadu např. COMPACT nebo CUBE (dle designu topení).
Sada CUBE je dostupná v barevném provedení chrom, broušená nerez nebo stříbrná.
Sada COMPACT je dostupná pouze v provedení chrom. U sady COMPACT a CUBE se nerozlišuje pravá/levá varianta.
RADA! Otvory pro potrubí v obkladech nejsou vždy perfektně provedeny, proto doporučujeme dokoupit sadu krycích rozetek. Krycí rozety slouží k zakrytí Cu nebo Alupex potrubí a nezačištěných otvorů ve stěně. Krycí rozety jsou dostupné v barevném provedení chrom nebo broušená nerez.
POZOR! Naše designové ventily mají speciální závit 24-19, a proto je nutno ke každému ventilu dokoupit námi doporučené svěrné šroubení podle materiálu a průměru potrubí - měď/alupex.
Svěrná šroubení jsou dostupná v barevném provedení chrom nebo broušená nerez.

2. Ústřední vytápění - ventil s termostatickou hlavicí

TWIN připojení              Šroubení měď                Šroubení ALU                Krycí rozeta

Pokud se rozhodnete pro variantu termostatickou, tak doporučujeme provedení TWIN:

Sada TWIN je dostupná v barevném provedení chrom nebo broušená nerez.
RADA! Sada TWIN je k dispozici v provedení pravá/levá varianta. Na obrázku výše je vidět varianta levá. To znamená, že přívod teplé vody je nalevo, taktéž i samotná termo hlavice směřuje nalevo (vždy při čelním pohledu). Doporučujeme výběr ventilu tak, aby hlavice vždy směřovala ve směru vodorovných profilů topného tělesa a nikoliv na opačnou stranu.
POZOR! Již zmíněné svěrné šroubení pro kompletaci topení + krycí rozety.
Dostupná barevná varianta svěrného šroubení - chrom nebo broušená nerez.

3. Kombinované vytápění – ventil s termostatickou hlavicí

   Topná tyč                      Šroubení měď                Šroubení ALU                   Krycí rozeta

V případě, že se rozhodnete topení využívat jak pro teplovodní vytápění, tak i pro elektrické, doporučujeme připojovací sadu TWIN COMBI + topná tyč:

POZOR! Opět je nutno vybrat správnou variantu provedení stran levá/pravá, viz informace výše.
Sada TWIN COMBI je dostupná v barevném provedení chrom nebo broušená nerez.
POZOR! Svěrné šroubení + krycí rozetka.
Dostupná barevná varianta svěrného šroubení - chrom nebo broušená nerez. Krycí rozety jsou dostupné v barevném provedení chrom nebo broušená nerez.
RADA! Topnou tyč je možno namontovat dodatečně, avšak tuto variantu nedoporučujeme z důvodu pravděpodobné nutnosti demontáže topného žebříku a vypuštění topného okruhu. Výběr topné tyče viz varianta 4.
Dostupná barevná varianta svěrného šroubení chrom nebo broušená nerez. Krycí rozety jsou dostupné v barevném provedení chrom nebo broušená nerez.

4. Elektrické vytápění – s termostatickou topnou tyčí

Při volbě elektrického vytápění nabízíme široký výběr topných tyčí - ONE, ONE-D, MOA, KTX, GV...
RADA! Topnou tyč si klient vybírá dle vlastního vkusu, designu a příslušného výkonu!
POZOR! Topná tyč musí být odpovídajícího výkonu dle specifikace daného topného tělesa nebo nejbližší nižší možná.

Pokud je topení vytápěno pouze elektricky, je nutno toto topení naplnit nemrznoucí teplonosnou antikorozní kapalinou, např. značky LIKIDO. Také je nutno dokoupit ½" zátku k radiátorům.
